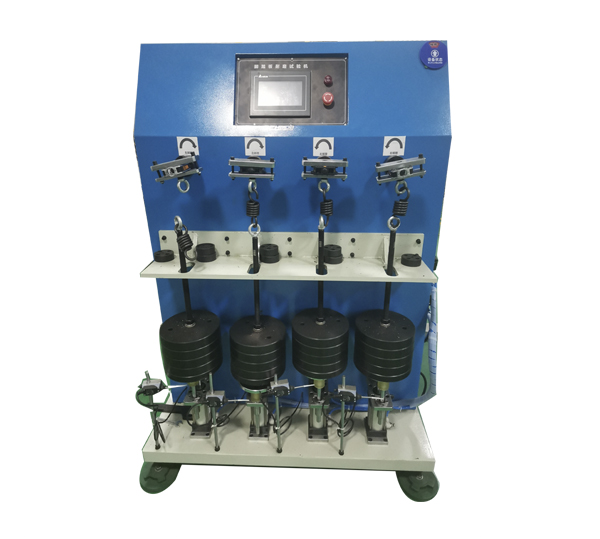

本機用于模擬自行車在騎行時的腳踏曲柄組合件在行駛一定的里程后磨損的情況，操作簡單，試驗快捷，可同時做兩對腳踏的試驗，四只腳踏獨立記數，互不干擾，其中任一腳踏損壞后機臺只停止該腳踏的試驗和記數，并保留測試結果。

設計標準
試驗原理：GB3565-2005《自行車安全要求》11.4 GB14746-2006《兒童自行車安全要求》3.8.3條款 QB/T1886-2012《自行車 腳蹬》5.2.5條款

試驗方法
a.按照腳踏板軸螺牙尺寸選擇合適的軸固定在試驗機前后軸上（注意一對腳踏安裝的正反性）；
b.按標準于觸摸屏上設定好試驗次數，并將所有的記數清零；
c.按測試鍵開始測試；
d.試驗完成后檢查組合件是否轉動靈活，根據標準判斷合格與否。

1.工位數：四工位
2.提升氣缸：四套,加載時自動提升砝碼
3.荷重：各90±0.5 kg  (含夾具、彈簧、掛鉤等總質量),砝碼可自由組合以適配不同的要求
4.轉動頻率：50－200  r/min可調
5.轉動精度：  ≤±1次／MIN
6.控制方式：可編程觸摸屏
7.顯示方式：全彩液晶觸摸屏
8.微動開關： 4套（試件損壞自動停止該腳踏轉動及記數，并保留測試結果）
9.卸載、加載：氣動自動
10.馬達：變頻控制
11.測試工件： 2對（4只）
12.電源： 220V， 50Hz，10A，2KW，5KP
